产品用途:
通过模拟太阳辐射的方法,稳定薄膜组件的电性能
产品特点:
美工设计:
•设备采用国内首创新外型设计,使设备外观整体美观大方;
•内室材料使用SUS304镜面不锈钢板,具有耐酸、耐腐蚀易清洗特点;
•根据历史经验专业设计实验设备以来,具有合理的风道循环系统,使得箱体内温达到最高均匀性;
•试件与灯表面平行面距离可以调节:最终达到样品测试波长要求

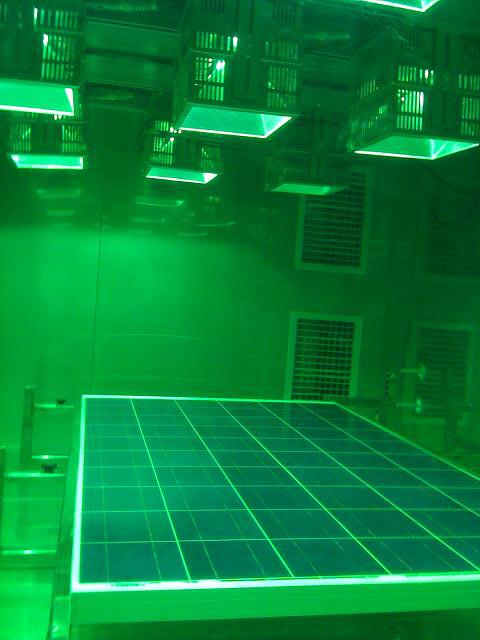

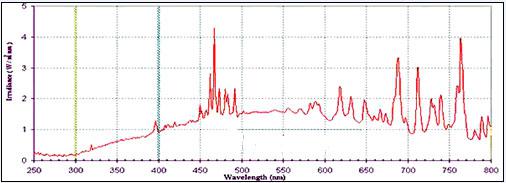

•灯管安装在仪器内顶层发光光谱能量主要集中在400~800nm的之间波长处
产品试验:
•符 合IEC 60904-9:1995的C类太阳仿真器。
•带积分器的标准装置,以监测辐射量。
•用制造厂推荐的方法将其与标准器件安装在仿真器测试平面上。
•两只准确度为士0.5℃的热电偶连接到每个组件背面,一只接于中部,另一只接于边缘,
应确保连接具有良好的导热性能。
•使组件开路,用制造厂推荐的方法将其与标准器件安装在仿真器测试平面上。
•将辐射度设置在800W•m和1000W•m之间,用标准装置记录记录辐照度。
•确认组件温度在40℃~50℃范围内,其温度变化小于2℃,记录温度。
•保持组件温度在确定温度士2℃以内的装置,该温度由两只热电偶的平均温度确定。
•辐照各组件,直到最大功率值在连续三个以上时段(每个时段至少48h )的变化在2%以内。
进行最大功率值的测量时,组件的温度可根据试验方便选取,但各次间的变
化应在士2℃。
•记录达到稳定时的辐射量。
控制系统:
•大屏幕触摸屏 PLC可编程控制器调光电源 可见光辐照能量探头等组成,在监控画面有当前的试验室内的温度以及辐照能量值,以及总辐射量的积分,含包总运行时间,全通过人机对话自动控制;
•幅照度在设定一定的值内时,可以经过调光电源自动补偿,保证每个光伏组件表面集中在400~800波长能量之间比例,同时组件测试面辐照均匀度按照标准在10%范围内;
•按照国际标准能量在800w/m2~1000 w/m2波长范围400nm~800nm进行对光谱设定监控;
•并实现了温度及辐照度等测试数据储存和打印功能,温度监测点2个,辐照量监测点2个;也可以根据用户需求采用计算机连接远程控制;
·采用进口氙灯光源,应用设计在400~800可见光源为标准模拟光源,通过模拟自然阳光中的可见光,对材料进行加速耐候性试验,以获得材料耐候性的结果。
·可对温度进行自动监控;配置照度计,可通过电压稳压器给灯管在进行调压对光辐照度进行控制,使辐照度稳定在指定照度上,同时对试验时间进行控制。
安全系统:
•工作室超温;加热器短路。
•系统漏电保护;过电流保护。
