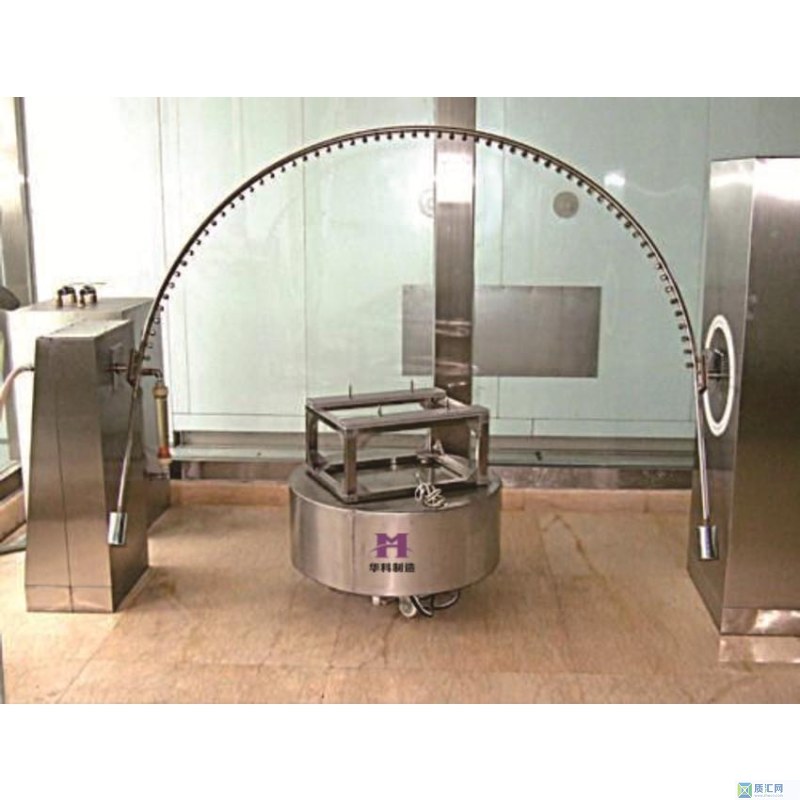

摆管淋雨试验房
- 销售价:
-
￥1.00
市场价:
￥1.20
- 赠送积分:
-
1
仪器耗材介绍
产品用途:
主要用于测试产品在淋雨的气候环境下的贮 存，运输和使用时的性能试验，主要用于对电工电子产品，灯具，电柜，电器元件，汽车，摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其 它相关性能进行测试，测试后，通过检定来判断产品的性能是否能够达到要求，以便供产品的设计，改进，检定及出厂检验使用。
淋雨房结构及主要特征：
整体结构介绍：
采用拼块组合整体式结构，即试验箱体、电器控制室、喷射系统为一整体，喷射水箱位于右侧面，电器控制部分置于试验箱的左侧面，便于操作。整体颜为浅灰，结构设计合理、制造工艺精良、内外表美观大方。
1．试验箱体采用玻璃或有机玻璃，可以直接观察测试效果，同时保证外观质感和洁净度，便清洗、便维护。
2．电器控制室采用1.2mm 优质A3防腐蚀钢板板经数控机床制作，经静电喷塑而成，增加了外观质感和洁净度。
3．连接材料均采用防腐蚀、便清洗硅胶、不锈钢、铜质材料，门锁铰链等五金配件为防水防锈配件。
4．线路控制板及其它元气件均独立固定在箱体右边，采用门锁开启式便于检查和维护，箱内后部装有空气调节装置，降低控制柜内温度，增长寿命，减低故障率。淋雨喷射系统管路与控制线路板分开，可避免因管路漏水发生故障，提高安全性。
5．补水箱置于控制箱体右部，采用门式开启，并有缺水自动保护，更便利操作者补充水源。
控制系统：
采用进口PLC，7寸触摸屏显示，USB数据存储
驱动系统：
驱动系统采用原装进口台湾"台安"N2系列智能变频器，该变频器具有以下特点：
•输出频率最大400HZ，可控制高速电机
•高启动转矩
•18条固定V/F曲线，1条任意曲线配合转据补偿功能，提供100％－150%的启动转矩
•全面的保护特性
•8段速控制，可配合内部时间设定，实现顺序控制
•2线/3线制控制
•2段加/减速时间设定
•2段S曲线设定
•3段跳跃频率
•自动电压调节（AVR）功能设定
•频率上/下限设定
•控制信号本地/远程切换功能
基本配置：
1.摆杆；
2.水泵；
3.试验转台；
4.支架；
5.控制台；
6.淋雨房
参数
1、摆管半径：R800mm（可定制）
2、摆管摆幅：±45°、±60°、±90°、±180°（任选）
3、孔间距：50mm
4、喷水孔径：φ0.4mm
5、淋雨水压：10～400kpa
6、试验台转速：1～17r/min（无极调速）
7、试验台直径：φ600mm
8、辅助试验台直径：φ800mm
9、转台最大载重：200kg
9、供水量：0.1～20L/min（水压0～10kg）
10、淋雨方式：连续、周期(可调)
11、摆杆摆速：可调
12、水压控制：水流量可调
13、时间控制：连续1～9999(S、M、H)、周期99～99(S、M、H)可调
14、时间累计器：连续计时1～99999(S、M、H) (不可复位)
15、电源电压：220V（±10%），50Hz（±1Hz）单相
16、本设备制造符合GB/T12085.7、EN60598、IEC60529、GB4208（IPX3、IPX4）标准要求；
17.控制器：7寸液晶触摸屏，PLC控制可对摆管、转盘、水泵和试验时间进行控制；摆管摆动角度、频率、转盘转速能直接在触摸屏设定和显示，流量压力手动调节控制
18.流量计：玻璃转子（出口型：电磁流量计）
