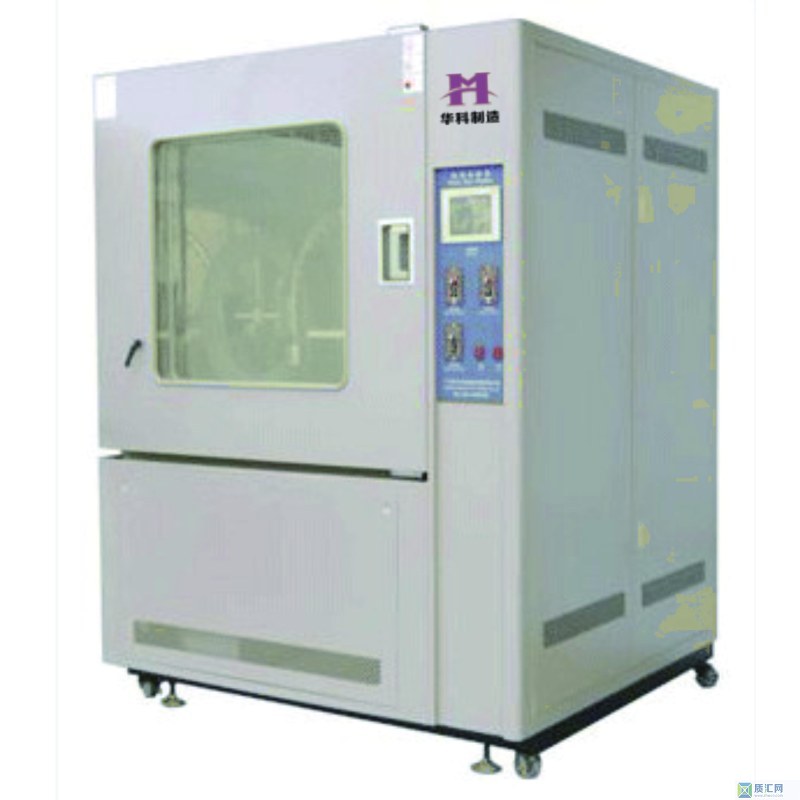

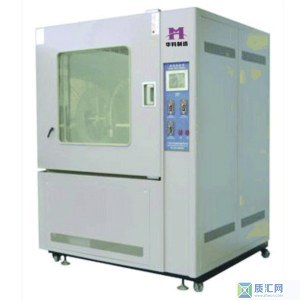

摆管淋雨试验箱(摆管+滴水)
- 销售价:
-
¥1.00
市场价:
¥1.20
- 赠送积分:
-
1
仪器耗材介绍
产品用途:
主要用于测试产品在淋雨的气候环境下的贮 存,运输和使用时的性能试验,主要用于对电工电子产品,灯具,电柜,电器元件,汽车,摩托车及其零部件等产品在模拟淋雨的气候条件下,对产品的物理以及其 它相关性能进行测试,测试后,通过检定来判断产品的性能是否能够达到要求,以便供产品的设计,改进,检定及出厂检验使用。
1.型号: HUST-E-51A
内箱尺寸:(宽*高*深mm) 800×800×900(可定制)
外箱尺寸:(宽*高*深mm) 1070×1350×1850
2.型号: HUST-E-51B
内箱尺寸:(宽*高*深mm) 1000×1000×1100(可定制)
外箱尺寸:(宽*高*深mm) 1090×1430×1850
符合标准:
GB4208-2008 外壳防护等级(代码IPX3、IPX4);
GB4706.1-2005 家用和类似用途电器的安全通用要求;
GB7000.1-2008 灯具一般安全要求与试验;
GB/T10485-2007防水试验。
满足试验要求:
IPX1垂直滴水试验(1mm/min)
IPX2倾斜15º滴水试验(3mm/min)
IPX3淋水试验(0.07L/min、约80KPa
IPX4溅水试验(0.07L/min、约80KPa)
结构特点:
1.箱体外壳材料采用优质不锈钢板发纹处理,内胆材料采用不锈钢光板。
2.大面积可视玻璃门,便于观测试验箱体内被测试样状况。
3.摆管摆动:通过步进电机,摆管控制系统采用自动化控制,摆管角度、摆管速率可以通过仪表设定而实现。
4.水泵供水,配流量(压力)调节阀。供水箱配有水质过滤器,进水浮球阀,排水阀,如需要加热,水箱内还可以装上电加热管与温控仪。下水道设计在箱体底部可以迅速排放,不会积水。
5.喷嘴:根据试件的大小,箱体的内容积决定摆管的弯曲半径。喷嘴为可折式专用喷嘴,喷孔可根据标准要求的孔径随时更换,可调节喷水方向,使射出的水滴均匀,流量充足。
6.可调转速的样品台,台面为不锈钢,电机旋转,减速机调整合适的转速。
7.淋雨试验箱底部采用高品质可固定式PU活动轮,方便用户搬移。
淋雨防水试验箱︱淋雨试验机系统结构:
1.控制系统:用可编程逻辑控制器(液晶显示器)来完成对整个系统的时间、角度、顺序控制;
2.采用步进电机控制角度有效保证试验按标准运行;
3.摆管角度采用PLC驱动步进电机(角度任意设置和显示);
4.流量显示:高精度有机玻璃转子流量计;
5.供水系统:储水箱、增压泵 ;
6.标准配置:喷头若干只、通针;
7.时间控制器:进口可编程时间电脑集成控制器;
8.安全保护:漏电、短路、电机过热、声讯报警、接地保护。
参数
1.喷水环半径:HUST-E-51A:300mm, HUST-E-51B:400mm ;
2.水管直径:16mm ;
3.喷孔直径:0.4mm ;
4.孔径间距: 50mm ;
5.摆管摆幅:180°±20°;
6.摆管速度:1-25RPM
7.试验台转速: 转速1~20 r/min可调,扩展台面ø60cm,调节高度25cm
8.淋雨水压:约98~106Kpa;
7.电源要求:AC380(±10%)V/50HZ 三相五线制;
8. 控制器:7寸液晶触摸屏,PLC控制可对摆管、转盘、水泵和试验时间进行控制;摆管摆动角度、频率、转盘转速能直接在触摸屏设定和显示,流量压力手动调节控制
9.流量计:玻璃转子(出口型:电磁流量计)
